Ventajas y características
Guía de alta precisión

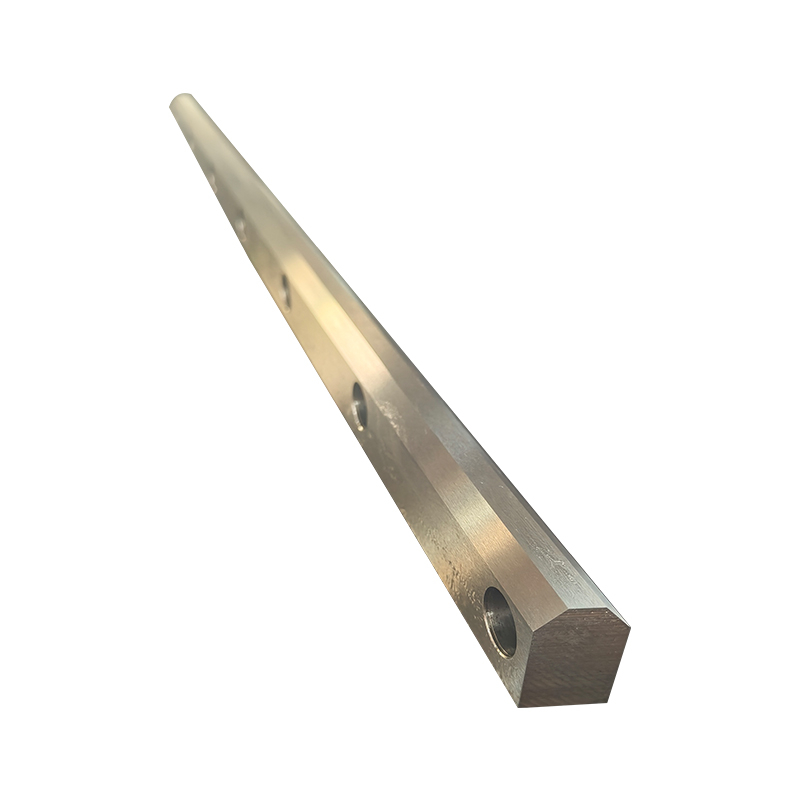

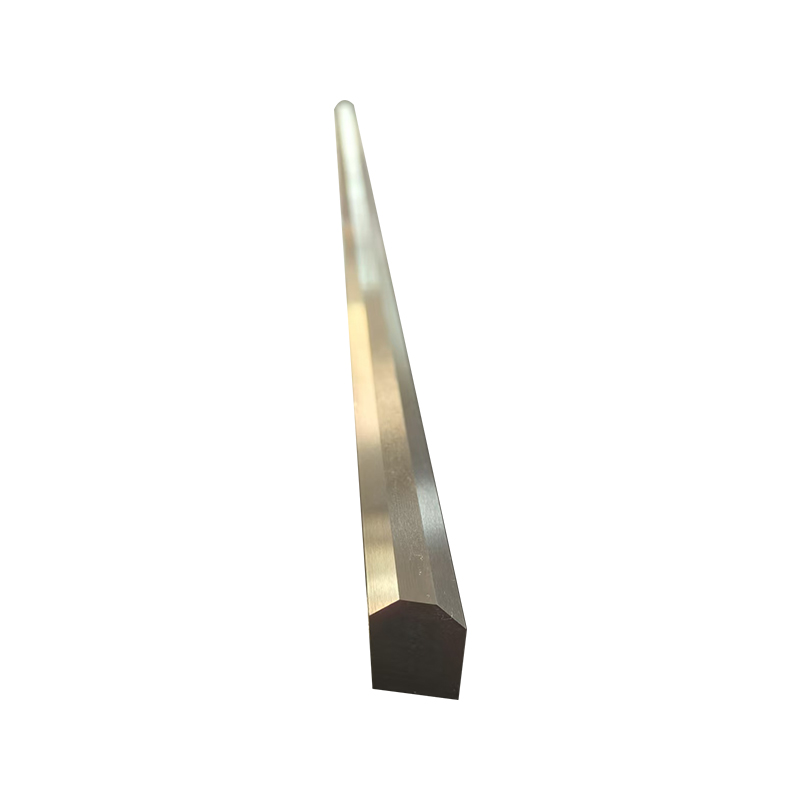

El riel de guía en forma de V adopta una tecnología de mecanizado de precisión para garantizar una superficie lisa y plana, que puede lograr un movimiento lineal de alta precisión y repetir la precisión de posicionamiento hasta el nivel de micrómetro.
Diseño de alta rigidez
La estructura en forma de V puede dispersar efectivamente las cargas, proporcionar una mayor rigidez y resistencia torsional, y es adecuada para escenarios de aplicación de alta velocidad y alta velocidad.
Coeficiente de baja fricción
El riel de guía y el control deslizante están en contacto ondulado o deslizante, con un coeficiente de fricción de bajo, movimiento suave, pérdida de energía reducida y vida útil prolongada.
Buenas propiedades de anti contaminación
El diseño del riel de guía en forma de V generalmente está equipado con un dispositivo de sellado, que puede evitar que los contaminantes como el polvo y las patatas fritas ingresen, asegurando el funcionamiento estable a largo plazo.
Instalación fácil
El riel de guía en forma de V adopta un diseño modular, que es fácil de instalar y ajustar, y se puede integrar rápidamente en varios equipos mecánicos.
una larga vida útil
Hecho de materiales de alta calidad, como acero al alto carbono o acero inoxidable, y sometidos a tratamiento térmico y tratamiento de endurecimiento de la superficie, tiene una excelente resistencia al desgaste y resistencia a la corrosión.
Escenarios de aplicación
Máquina herramienta de CNC
Guía lineal para componentes como husillos y bancos de trabajo para garantizar la precisión y estabilidad del mecanizado.
robot industrial
Como componente guía de movimiento para articulaciones y brazos, mejora la precisión de posicionamiento y la eficiencia de movimiento de los robots.
Equipo de medición de precisión
Sistema de orientación para equipos de alta precisión, como máquinas de medición de coordenadas e instrumentos de medición óptica.
Línea de producción automática
Guía de movimiento lineal para equipos como cintas transportadoras y robots de ensamblaje.
equipo médico
Juega un papel importante en equipos médicos de alta precisión, como máquinas CT y máquinas de rayos X.
Instrucciones de uso
Verificación previa a la instalación
Revise el riel de guía y el control deslizante para obtener arañazos, deformación o daño, asegurando que la superficie esté limpia y libre de impurezas.
Pasos de instalación
Fije el riel de guía en la base, asegurando que la superficie de instalación sea plana y use un nivel para ajustar el paralelismo y la rectitud del riel de guía.
Instale el control deslizante y ajuste la precarga para garantizar un movimiento suave sin ninguna interferencia.
l mantenimiento de la iquidad
Aplique regularmente la grasa lubricante especializada para reducir la fricción y el desgaste, y extender la vida útil.
Prueba de ejecución
Después de la instalación, realice pruebas de carga y carga para garantizar un funcionamiento suave del riel de guía y sin ruido anormal.
Problemas y soluciones comunes
Problema: el movimiento del riel guía no es suave
Posibles razones: instalación desigual, fuerza previa al apriete excesiva en el control deslizante o lubricación insuficiente.
Solución: ajuste la precisión de la instalación nuevamente, verifique la fuerza previa al ajuste y agregue la grasa lubricante.
Problema: la superficie del riel guía está severamente usado
Posibles razones: carga excesiva o poca lubricación.
Solución: verifique si la carga excede el valor nominal y fortalece la lubricación y el mantenimiento.
Problema: el control deslizante está suelto o separado
Posibles razones: los tornillos de instalación no están apretados o la fuerza previa al apriete es insuficiente.
Solución: Vuelva a atender los tornillos y ajuste la fuerza de apriete previo del control deslizante.
Problema: hay ruido anormal durante la operación del riel guía
Posibles razones: hay objetos extraños o controles deslizantes dañados dentro del riel guía.
Solución: Limpie el interior del riel de la guía, verifique si el control deslizante está dañado y reemplácelo.
